隨著礦產(chǎn)資源的開發(fā)利用,原礦品位日趨降低,不僅大量的礦石需要經(jīng)過選礦加工才能利用，而且在入選礦石中難選礦石愈來愈多;加上銅、鉛礦物具有天然密切的共生關(guān)系, 互相包裹現(xiàn)象很普遍, 因而精礦中銅鉛互含的問題很難解決。

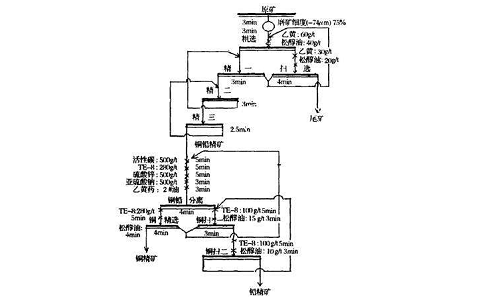

云銅銅鉛分離常用方法總結(jié)

　　云銅銅鉛分離常用的5種方法有：重鉻酸鹽法、氰化物法、二氧化硫法、羧甲基纖維素(CMC)+水玻璃(或焦磷酸鉀)法、加溫法等。其具體內(nèi)容如下：

　　一、重鉻酸鹽法

　　重鉻酸鹽法是一種比較傳統(tǒng)的方法，用重鉻酸鹽抑制方鉛礦，實(shí)現(xiàn)抑鉛浮銅。這種方法對被銅離子活化過的方鉛礦抑制力差，當(dāng)?shù)V石中含有易氧化的次生硫化銅礦物時(shí)，不宜使用此法。這種方法對于受過氧化的方鉛礦抑制效果更好，但由于重鉻酸鹽法對環(huán)境有污染，采用重鉻酸鹽法的選廠日趨減少。(銅鋅分離)

　　二、氰化物法

　　氰化物對黃銅礦抑制力較強(qiáng)，但對方鉛礦幾乎不產(chǎn)生抑制作用，因此利用氰化物法可以抑銅浮鉛，并得到較好的效果。當(dāng)?shù)V石中次生銅礦物多時(shí)，因氰化物對次生銅礦物抑制作用弱，消耗氰化物多，常采用氰化物加硫酸鋅法加強(qiáng)對銅礦物的抑制作用。由于氰化物有劇毒，且能溶解貴金屬，故應(yīng)盡量少使用，推廣無氰工藝。(浮選機(jī))

　　三、二氧化硫法

　　二氧化硫法法是用二氧化硫或亞硫酸鹽組合其他抑制劑來抑制方鉛礦浮選黃銅礦，常用的組合有：二氧化硫(或亞硫酸鹽)+淀粉;亞硫酸鹽+硫化鈉;硫代硫酸鈉+三氯化鐵。采用二氧化硫法方法時(shí)，由于亞硫酸鹽類也抑制閃鋅礦和黃鐵礦，所以混雜在混合精礦中的鋅、鐵硫化物會進(jìn)入鉛精礦，使鉛精礦質(zhì)量較差，但銅精礦質(zhì)量較高。如果方鉛礦被銅離子活化過，分離效果不好，不宜采用此法。

　　四、羧甲基纖維素(CMC)+水玻璃(或焦磷酸鉀)法

　　云南某礦采用羧甲基纖維素與水玻璃按質(zhì)量比1∶100的混合劑(或羧甲基纖維素與焦磷酸鈉按質(zhì)量比1∶10的混合劑)分選銅鉛混合精礦，抑鉛浮銅取得了較好的指標(biāo)。具體的選礦藥劑比例，可根據(jù)具體情況通過選礦試驗(yàn)來確定。

　　五、加溫法

　　加溫法是先用蒸汽把銅鉛混合精礦加溫到60℃左右，在酸性或中性礦漿中，把方鉛礦表面的捕收劑解吸下來，表面氧化親水，而黃銅礦仍然上浮。采用加溫法不必另加其他選礦藥劑，所得的銅精礦品位高，含鉛、鋅低。另外，由于不需加入其它選礦藥劑，可以減少污染，利于環(huán)保。

　　以上內(nèi)容概括地介紹了云銅銅鉛礦物的分離方法，希望對你能有所幫助。
